型號：QM300
研磨范圍：3''-10''
系統：華興、發那科 等
絲桿： 上銀
軸承：HRB，NSK
隨機配研磨盤

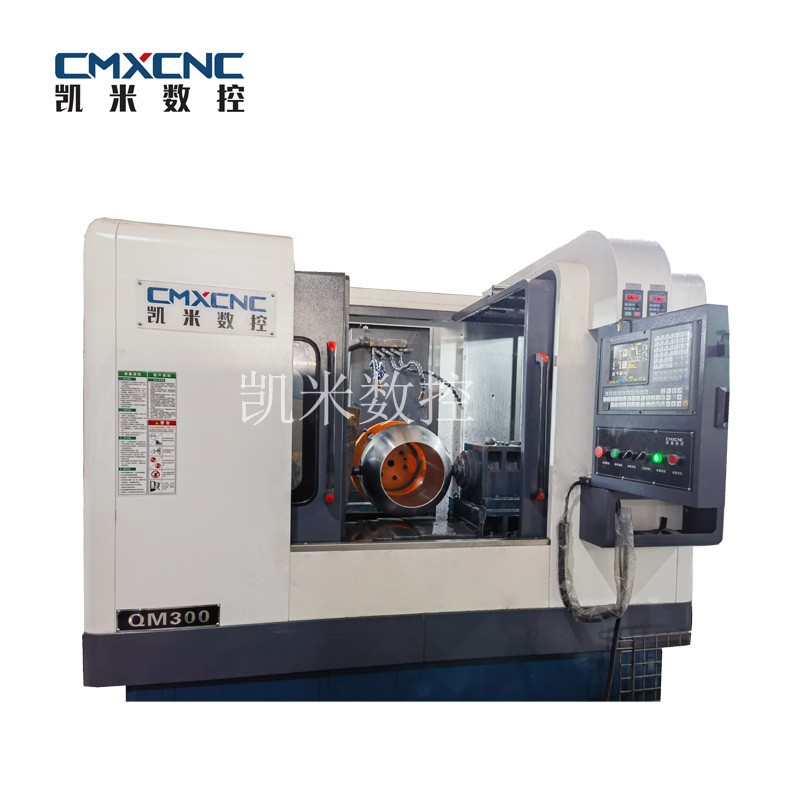

凱米數控球面磨床QM300主要技術參數
Main Technical parameters for CAMINIX spherical grinding machine QM300
項目 Item | 單位 Unit | 主要技術參數 Main Technical Parameter |
QM300/10″ | ||
最大磨削球體直徑 Maximum Sphere/Ball Outside Diameter | mm | Φ120-φ390 |
球體最大通孔直徑（≈） Maximum Sphere /Ball Inner Diameter | Inch | 3″--——10″ |
頂尖中心線至臺面的距離 Distance between apex center and worktable | mm | 225 |
最大球體重量 Maximum Sphere/ Ball Weight | Kg | 200 |
主軸電機功率 Spindle Motor Power | KW | 15 |
主軸轉速范圍 Spindle Speed | Rpm | 100～1800 |
頭架扭矩 Headstock Torque | NM | 大于50 |
頭架轉速范圍 Headstock Speed | Rpm | 6-40 |
X/Z向行程 X/Z travel | mm | 250/250 |
尾架調整量 Adjustment of tailstock | mm | 350 |
頭尾架頂尖 Apex of headstock and tailstock | 莫氏Mohs 5" | |
X/Z軸定位精度 Positioning precision of X/Z axis | mm | ±0.01 |
X/Z軸重復定位精度 Re-positioning precision of X/Z axis | mm | ±0.01 |
球體粗糙度 Sphere roughness | Ra | 0.2~0.4 |
球體圓度 Sphere roundness | mm | 0.01~0.02 |
外形尺寸（長×寬×高）約 Apprpx Overall Dimension (L*W*H) | mm | 2200×2000×2100 |
機床凈重約 Approx Weight | Kg | 5000 |
以上參數僅供參考，如有更改，恕不另行通知,凱米保留技術更新或舊技術停用之權利，屆時以實際訂單要求為準。
